ETUDE TECHNIQUE PREALABLE
SYSTEME DE RECUPERATION DE CHALEUR
SUR UN GROUPE DE PRODUCTION DE FROID
GRPOWER
SIREN 981 663 339
Ref. Études : ETD130420261
Date de réalisation : 13/04/2026
Table des matières
- 1-Etude de dimensionnement relatif à la récupération de chaleur5
- 2-La justification de l’usage et de la puissance installée5
- 3-Période représentation des besoins de froids et de chauds sur 24h6
- 4-La description des installations de production de froid7
- 5-La description des systèmes de récupération de chaleur8
- 6-Calcul de la puissance thermique récupérable9
- 7-Détermination de la puissance échangeur de ECS9
- 8-Caractéristiques des équipements nécessaires à la récupération de chaleur pour l’ECS9
- 9-Montant CEE10
- 10-PHOTO ANNEXE CHANTIER0
GRPOWER
SIREN 981 663 339
Ref. Études : ETD130420261
Date de réalisation : 13/04/2026
Présentation du projet
................................ est situé ................................. Le groupe froid étant situé ................................, le site de ................................ souhaite récupérer la chaleur fatale issue du groupe froid pour se substituer en eau chaude sanitaire.
L’objectif de cette étude consiste à déterminer par une analyse détaillée le dimensionnement du système de récupération de chaleur, en tenant compte des besoins du site et des caractéristiques des installations frigorifiques existantes.
Identification du bénéficiaire :
Raison sociale du bénéficiaire : ................................
Adresse du bénéficiaire : ................................
SIRET : ................................
Souhaits du client :
- - Avoir une installation fiable.
- - Avoir des délais de travaux les plus courts possibles.
Groupes frigorifiques :
Descriptions du/des groupe(s) frigorifique existant(s) : ................................ groupe(s) froid ................................ se composent de ................................ compresseurs .................................
GRPOWER
SIREN 981 663 339
Ref. Études : ETD130420261
Date de réalisation : 13/04/2026

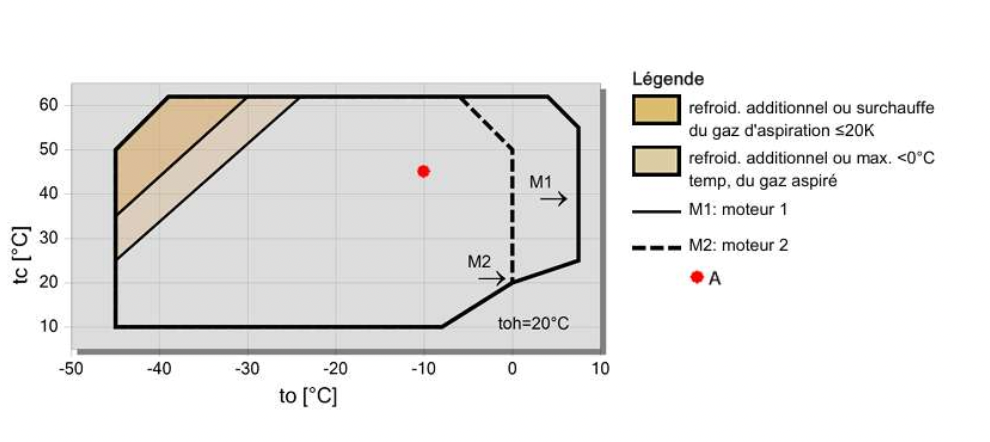

Calcul de Puissance calorifique et frigorifique du compresseur :
• Groupe froid ................................ 1 — Compresseur 1 :
| Marque des compresseurs | |
|---|---|
| ................................ | |
| Modèle des Compresseurs | |
| ................................ | |
| Puissance maximum absorbée | |
| ................................ | |
| Fluide frigorigène | |
| ................................ |
Pabsorbée max = ................................
Pfroid = ................................
Pcon = ................................
Puissance calorifique totale sur condenseur du(es) groupes froids de .................................
Calcul Puissance électrique maximale du compresseur :
ΣPabs = ................................
Durée des compresseurs sur l'année : ................................ heures
Durée de fonctionnement des compresseurs sur la période représentative (chaud) : ................................ heures
GRPOWER
SIREN 981 663 339
Ref. Études : ETD130420261
Date de réalisation : 13/04/2026
1- Etude de dimensionnement relatif à la récupération de chaleur :
- *L'étude vise à évaluer les économies d’énergie attendues, via la chaleur récupérée.
- *L’étude de dimensionnement définit une période représentative des besoins de chaleur et des besoins de froid qui ne peut pas être inférieure à 24h et qui considère les usages, a minima, sur les deux dernières années, les arrêts de saisonnalité ainsi que de la concomitance des besoins tertiaires de froid et des besoins de chaleur. Il en est déduit sur cette base une durée annuelle.
2- La justification de l'usage et de la puissance installée
Du système de production de froid au regard des besoins en froid, la durée moyenne de fonctionnement annuel des compresseurs frigorifiques, sur la période représentative dans le cas de compresseurs existants et sur la durée moyenne prévisionnelle dans le cas de compresseurs neufs : Utilisation constante des matériels de froids sans arrêt saisonnale et avec concomitance des besoins en froid et des besoins en chaud. Pour maintenir la température dans ................................ et combler le besoin en froid, les compresseurs doivent tourner ................................, équivalent de ................................ h/an. Pour combler les besoins en chaud, le site fonctionne en .................................
De ces faits, nous optons donc pour une durée d'utilisation de ................................ h/an.
| ................................ |
|---|
| ................................ |
GRPOWER
SIREN 981 663 339
Ref. Études : ETD130420261
Date de réalisation : 13/04/2026
3- Période représentation des besoins de froids et de chauds sur 24h :
L’usage de froid permet de ................................ nécessitant une puissance frigorifique de .................................
GRPOWER
SIREN 981 663 339
Ref. Études : ETD130420261
Date de réalisation : 13/04/2026
4- La description des installations de production de froid :
- - Marque : ................................
- - Références : ................................
- - Installation à détente directe
- - Usages du froid : ................................
- - Puissance frigorifique totale : ................................
- - Puissance électrique totale : ................................
- - Température d'évaporation du fluide frigorigène : ................................
- - Température de condensation du fluide frigorigène : ................................
GRPOWER
SIREN 981 663 339
Ref. Études : ETD130420261
Date de réalisation : 13/04/2026
5- La description des systèmes de récupération de chaleur :
- - Équipements (condenseur, désurchauffeur et/ou refroidissement d'huile) : ................................
- - Pompes ou ventilateurs de distribution : ................................
- - Longueur du circuit de distribution : ................................
- - Eventuels stockages, etc. : ................................ La description est accompagnée d'un schéma simplifié de l'installation :
- - marques et références des systèmes : ................................
- - Usage(s) de la chaleur : ECS pour usage courant
- - Puissance du système de chaleur : ................................
- - Température : 55°C
- - Durées annuelles d'utilisation de la chaleur sur la période représentative : ................................ heures à l'année.

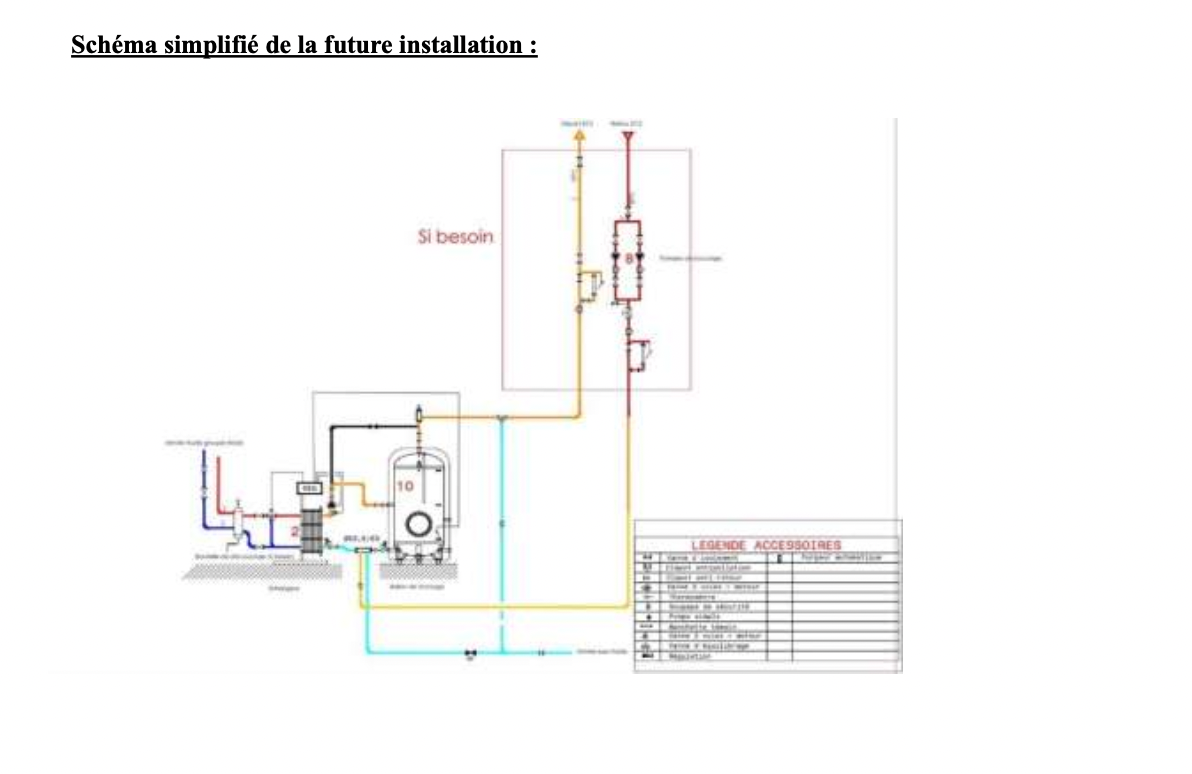

Schéma simplifié de la future installation :
GRPOWER
SIREN 981 663 339
Ref. Études : ETD130420261
Date de réalisation : 13/04/2026
6- Calcul de la puissance thermique récupérable :
P thermique échangeur : ................................
P Electrique récupérable : ................................
Contexte de l'étude :
L'objectif de ce projet est de couvrir les besoins en chaud du bénéficiaire par le biais d'une récupération de chaleur sur le groupe froid.
Le site est en fonctionnement en .................................
Calcul du besoin en chaud :
Nous avons un besoin pour une température d'eau de 55°C, ci-dessous le rappel des besoins :
Usage de la chaleur :
- Chauffage de locaux
- Chauffage des process
- Préchauffage de l'eau pour la chaudière
- ECS pour usage courant
- ECS pour lavage sols et/ou machines
Durée utilisation : ................................ h/an (7/7j).
Hypothèses :
- Température de départ en eau froide : 10°C
- Température de l'eau chaude sanitaire souhaitée : 55°C
ΔT = T2 - T1 = 55°C - 10°C = 45°C
7- Détermination de la puissance échangeur de ECS
- Où P est la puissance de chauffage en kW
- Cp est la capacité thermique massique de l'eau (kJ/kg /°C)
- Qm est le débit massique de l'eau (Kg/s)
- ΔT est la différence de température à l'entrée et à la sortie (°C)
- η est le rendement du système de chauffage, ici, de 90%
Débit primaire Ech positive (en L/s) = ................................ L/s soit ................................ m³/h.
Puissance besoin ECS :
Pecs = (4,186 kJ/kg°C × ................................ × 45) / 0,90 = ................................
Donc Pecs = ................................
Nous avons donc un échangeur semi-instantané à installer :
Pech = ................................,
Calcul du volume du ballon d'eau chaude
- P = 2 × ΣPabsorbée = ................................
- t = 0,166
- T = 45 °C
V = ................................ L
Pour le volume, il nous faudra un ballon de 500 L.
8- Caractéristiques des équipements nécessaires à la récupération de chaleur :
Afin de couvrir les besoins en chaud du projet, nous avons opter pour l'installation de ................................ de ................................ pour permettre une température adéquate :
- - ................................ pour les groupes froids
- - un ballon de 500 L
Pour permettre une température d'eau de 55°C.
Matériel de récupération de chaleur prescrit :
1*Ballon stockage :
Marque : BOOSTHERM
Type : EMAILLE
Capacité : 1*500 L
1*Echangeur à plaques
Marque : BOOSTHERM
Modèle : SWV
Puissance : ................................
H - La justification du bon dimensionnement du système de récupération de chaleur au regard des besoins de chaleur à couvrir et de la simultanéité avec les besoins en froid, qui précise en particulier :
- - La puissance maximale de réjection de l'installation de production de froid : ................................
- - Durée annuelle du besoin de chaleur sur la base de la période représentative considérée comme la moyenne pondérée des durées annuelles des besoins unitaires affectés des puissances respectives (D= (d1*P1 +...+ dn*Pn) / (P1+...+Pn)) = d1*P1/P1 = ................................ h/an
- - Pdéjà récupérée en kw (thermique) qui est la puissance thermique déjà récupérée par un ou plusieurs systèmes de récupération de chaleur sur le groupe de production de froid concerné par l'opération : 0 kW
- - La puissance thermique du système de récupération de chaleur : ................................
- - Précupérée en kw (thermique) qui est le minimum entre la puissance thermique du système de récupération de chaleur et la somme des puissances thermiques à couvrir : ................................
Pcompresseur(s) en kW (électrique) qui est la somme des puissances électriques nominales indiquées sur les plaques du ou des compresseur(s) raccordé(s) au système de récupération de chaleur ou à défaut celles indiquées sur un document issu du fabricant : ................................
GRPOWER
SIREN 981 663 339
Ref. Études : ETD130420261
Date de réalisation : 13/04/2026
9- Montant CEE :
| Durée de fonctionnement | ................................ |
| 2 x P compresseur | ................................ |
| P récup | ................................ |
| Montant CEE | ................................ |
| Economies d'énergie attendues par an | ................................ |
DATE DE L'ETUDE : 13/04/2026
SIGNATURE ET CACHET DE LA SOCIETE REALISANT L'ETUDE :
